供水管網GIS 信息系統，以供水管網在地裏空間分布爲基礎，通過采集、管理、分析供水管網數據，爲供水管網的管理提供科學的、有效的信息管理系統。

主要功能

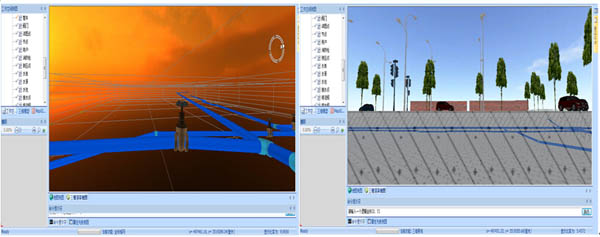

1、三維觀察：

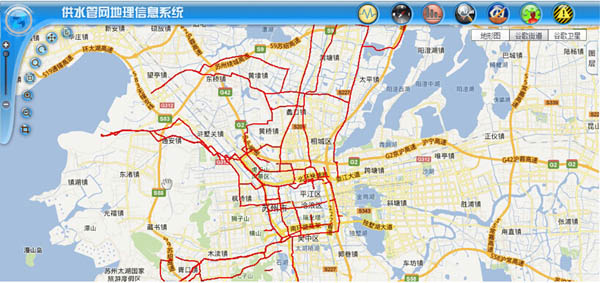

提供管網的三維顯示，支持生成管網的橫、縱斷面圖，有助于用戶準确了解供水管網地下埋設分布、走向等狀态。

2、專業分析功能

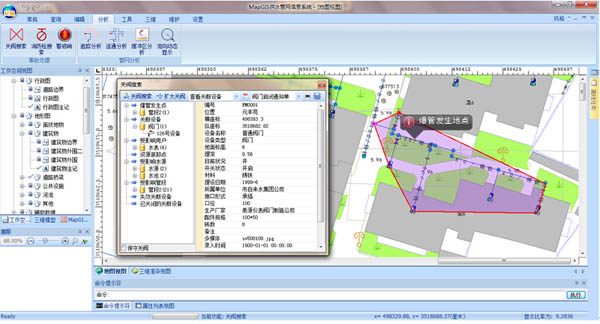

結合管網搶修、維修等業務，提供關閥搜索、消防栓搜索、警戒哨等功能，爲快速處理管網爆管及預防管網老化等提供分析工具，有效降低事故的發生率，減少事故影響；同時，可以動态顯示管網中的水流方向，有助于供水企業準确掌握管網的運行狀态。

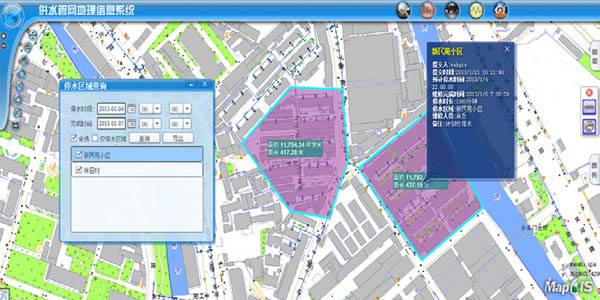

3、停水區域分析功能

對于計劃性停水或者臨時停水，可迅速分析出停水區域，及時下發停水通知。

4、在線地圖無縫接入

通過此功能，可以完善基礎地形圖的數據，更加直觀了解管網的分布情況。

5、移動辦公功能

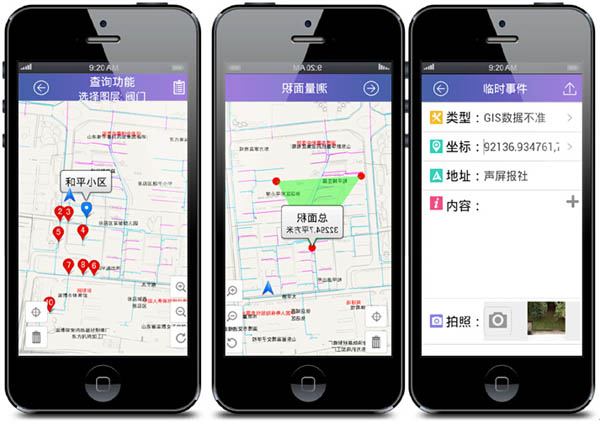

系統支持移動終端實現數據浏覽、查詢、統計、定位等功能，支持外業人員及時、快速地進行數據管理與維護，提高工作效率。

管網維修養護系統

從供水管網生命周期的日常運維角度出發，管網科學合理的養護，有利于實現供水管網的合理利用與科學維護，有效降低供水企業管理成本，保障供水設備穩定運行。

主要功能

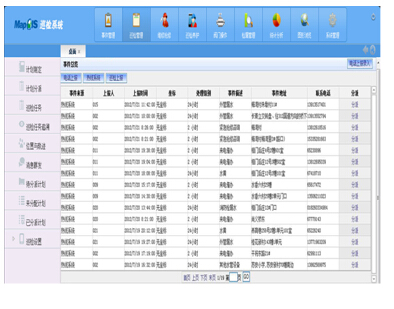

1、巡檢功能

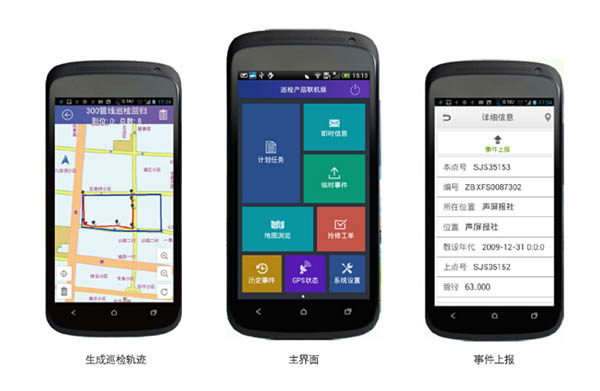

供水管網巡檢功能，實現巡檢工作的科學化、規範化、智能化管理。利用智能手機、PDA等移動終端，外業巡檢人員在現場進行管網日常管理、屬性普查、位置上報、事件上報、任務查詢與接收、數據同步等業務；巡檢監督人員利用巡檢系統對外業巡檢工作進行實時監控、管理、調度、指揮與評價。

巡檢員全面準确掌握供水管網分别情況

供水管網布局複雜，巡檢員可利用巡檢儀現場定位和查看供水管網和地形圖，精确了解巡檢的供水管網埋設情況。

節約巡檢員接受任務和填寫日志的時間

巡檢員随時随地接收巡檢任務，并定時自動生成巡檢日志，提升巡檢效率，節約巡檢時間。

避免口頭彙報巡檢事故，促進搶修工作的有效開展

巡檢員可對供水事故進行分級，并上傳事故現場圖片和視頻，巡檢儀可自動按規則進行多部門同時傳送，領導可第一時間直觀掌握事故的全面信息，方便搶修工作的安排。

降低外業巡查監管及考核難度

巡檢儀可以實時監控上報巡檢員的位置信息和工作情況，實現對巡檢員的有效監管、到位核查、實時調度，并綜合巡檢軌迹回放和事故上報情況對巡檢員工作進行有效考核。

輔助制定具有針對性的巡檢計劃

巡檢儀可對供水管網事故高發區域及巡檢盲區有針對性的自動生成巡檢計劃，并突出顯示重點巡檢區域，警示巡檢員做重點巡查。

2) 維修養護功能
實現對維修養護任務的信息管理、實時監控、任務制定與分派、任務完成情況評價等
規範維修養護流程
建立供水管網維修養護任務接收、立案、轉發、處理、核實、存檔工作流程，并返回熱線系統、巡檢系統，實現流程化供水管網維修養護管理。
爲維修現場提供信息支持
現場維修人員可通過智能手機系統确定管道維修影響的範圍，需要關閉的閥門、停水用戶、停水區域，協助搶修人員進行施工。
提高現場搶修情況的動态監控力度
集成搶修現場視頻和搶修人員車輛GPS信息，在地圖上直觀展現事故現場情況、搶修進展，實時控制搶修進度，科學合理調度搶修力量，提高供水事故搶修效率。

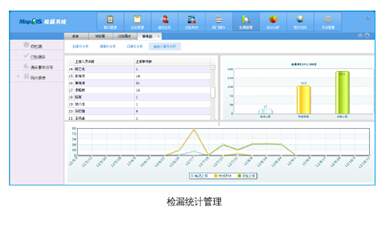

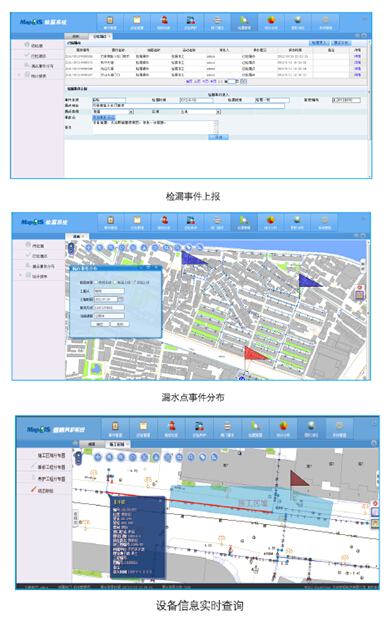

3)檢漏功能
準确确定漏損重點區域，檢漏工作不盲目
檢漏系統通過曆史漏損和爆管點空間分布分析、分區漏損量評估，對管網漏損區域進行分級，确定供水管網漏損重點區域，有針對性的制定漏檢計劃，縮小檢漏工作範圍。
提高夜間聽漏工作效率
檢漏儀可根據供水管網走向，在夜間聽漏過程中實時導航，并自動提示供水管網的管徑、材質、埋設年代、接口形式等重要信息，幫助檢漏員高效定位漏水點。

3.運營信息系統
以GIS技術、計算機技術爲基礎，立足供水行業，深入分析制水、供水、用水整個運營過程，提供抄表、二次供水管理、水質管理等功能的運營信息系統，實現對供水從源頭到龍頭的一體化監管，保證城市飲用水的安全。
主要功能：

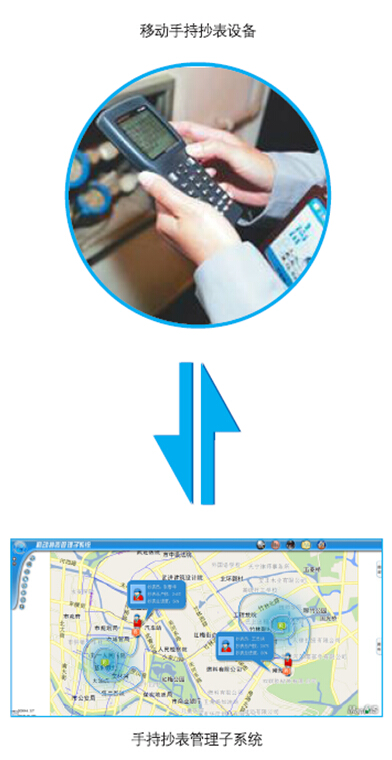

1)移動抄表功能

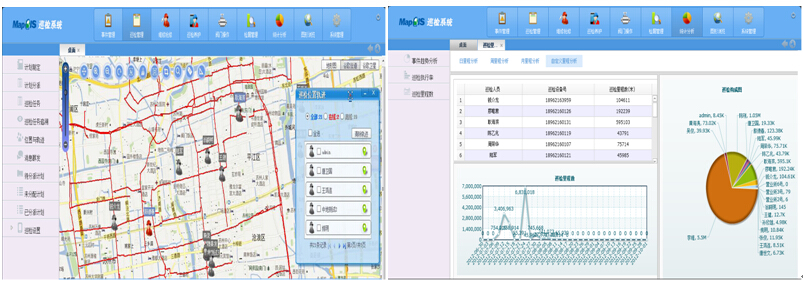

移動抄表由移動手持抄表設備和手持抄表管理系統組成；移動手持抄表設備自動識别用戶水表編号獲取水表止碼，及時回傳至抄表管理系統；提供抄表管理、數據錄入和發送、未發送數據存儲、上下班簽到等業務功能。手持抄表管理系統通過回傳信息進行用水量統計分析、漏損率分析、人員績效考核以實現對水量信息和抄表業務的綜合管理。

特點：
  确保抄表到位率及準确率
抄表員到達水表位置後，可選擇GPS 定位、手機拍照、掃描水表RFID标簽或條形碼等方式定位水表，錄入水表讀數，确保抄表到位率100%，避免估抄。
  有效監督抄表員工作進度
抄表員當前位置、抄表進度等信息能實時回傳，方便管理人員對外業抄表員進行監管，并自動生成抄表日表、月報、季度報等，方便對抄表員進行夜間考核。
  實現手持抄表自動對比分析
抄表員錄入的水表讀數自動與上月曆史進行對比分析，當出現不正常情況時會提醒抄表人員重新核對數據。
  用戶信息與管網相關聯
利用手持設備，采集用戶數據，并和管網進行關聯，方便對用戶類别、用水量等信息進行區域性分析。

3)水質信息管理系統
水質信息管理系統，結合實驗室檢測數據、在線監測數據等水質數據，實現多樣化的水質信息查詢、統計、分析等功能，結合GIS技術實現水質超标事故高發區域分析、水質數據整合分析等功能，爲供水安全提供有力的支撐。
特點：
水質信息可視化
以動态标簽、圖标、列表等多種形式，直觀、形象、動态的展示各監測點的水質指标。
水質關聯分析
對存在内在關聯的不同水質指标進行關聯分析，從一個指标的變化情況分析與其相關聯的其他水質指标變化情況。
水質對比分析
對某監測點不同時刻的同一水質指标進行對比分析，讓監管人員有效掌握各監測點的水質變化情況。
在線監測數據等值線分析
利用水質等值面、等值線圖，分析了解供水安全區水質上下遊監測點之間的關聯及水質變化規律，預測水質變化趨勢，從宏觀上了解全區水質狀況，輔助供水水質管理決策。

水質數據高效管理
不僅提供水質數據錄入頁面，還提供通用的數據導入接口，可将水質數據快速的導入到系統中進行管理；支持自定義水質報表導出。
水質檢測數據展現形式豐富直觀
采用曲線圖、柱狀圖等豐富的可視化手段，對水質數據進行直觀展示，結合地圖，實現水質在線監測數據、取水點實驗室檢測數據在地圖上直觀展現。
對水質數據進行分析，掌握水質變化規律
結合水質數據綜合模型提供水質數據關聯分析、融合分析、基于地圖的時空分析等工具；實現水質超标預警，防止水質事故發生。

4.綜合運行信息系統
供水綜合運營平台通過共享服務平台将供水GIS系統與各業務系統進行集成，實現系統的信息交互與共享。通過供水管網GIS數據和各業務數據的整合，可以進行跨業務系統的綜合分析，實現供水企業宏觀層面的綜合運營監管、調度指揮決策，從而提升供水企業的綜合管理效率。

主要功能：

1)綜合管理

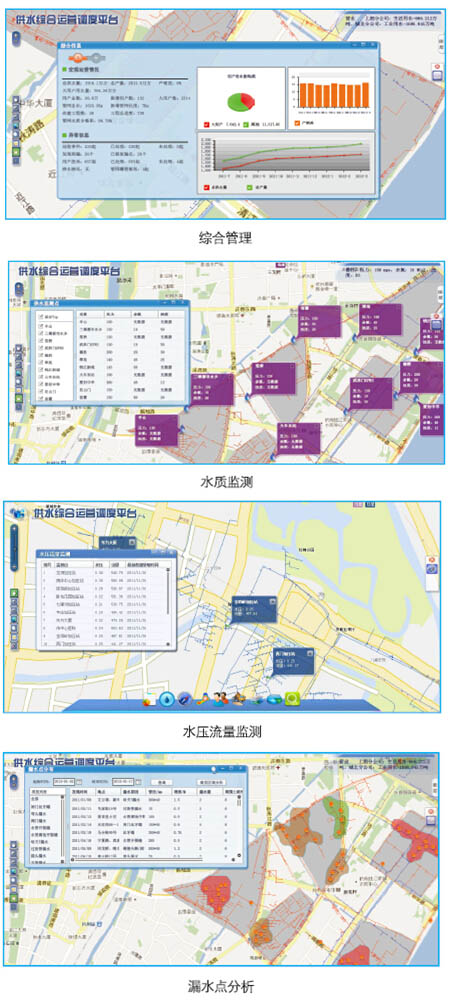

可同時對供水管網、用戶、供水量、産銷差、水質、工程等運營信息，以及巡檢事件、漏水、爆管、用戶投訴等異常信息進行浏覽、查詢、展示與分析。
2)水質監測
能夠将水質在線監測信息和實驗室檢測信息，基于電子地圖以動态标簽的形式進行展示，當出現超标情況時，及時提醒管理人員。

3)水壓流量監測
以動态标簽的形式，将水壓流量信息進行展示，同時還可以列表形式展示，可以快速索引到監測點，查看該點的水量水壓數據。

4)漏水點分析
能夠将巡檢、檢漏或報漏事件進行圖标可視化，快速索引查看相應漏水點的發現時間、地點、原因、漏水量及管網屬性信息。

5)漏水高發區域分析
可根據轄區内各漏水點的曆史記錄，分析漏水高發區域及漏水原因，形成相應的報表。
6)用戶投訴管理
能夠将水壓異常、異味、黃水等用戶投訴事件進行列表管理，同時可基于電子地圖以形象的圖标進行事件展示，根據圖标可以查看詳細的投訴信息。
7)用戶投訴高發區域分析
可結合轄區不同區域的用戶投訴記錄，進行用戶投訴情況區域分析。
8)工程監管
對工程範圍、名稱、材料、設計施工單位、工程圖檔等信息進行統一管理，可直接将現場圖片、視頻等數據與工程信息進行關聯及可視化展示。
9)區域供水量分析
可統計出個區域在任意一段時間内的用戶總量、總供水量、抄表總量、損耗量、損耗率等信息，準确了解各區域的用戶、用水量、損耗量等情況，便于水量調配。
10)綜合業務分析
用戶可以在同一界面獲取多個供水業務分析結果，實現供水業務的綜合分析與管理，提供企業的綜合管理效率。

目的：

方便管理層随時掌握企業宏觀運營情況

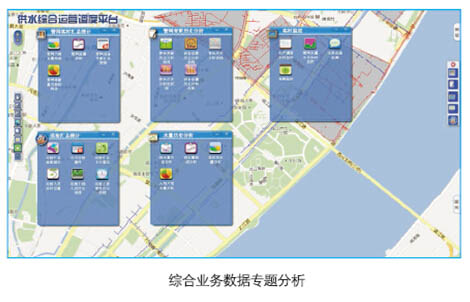

集成現有的GIS、SCADA、巡檢、熱線、營業等業務系統的信息資源，将分散的業務數據進行過濾、篩選等綜合處理形成直觀可視的“綜合運營一張圖”，方便管理層随時随地掌握企業運營情況。

爲企業運營提供評價體系和綜合分析手段

彙總水質、壓力、流量、工程、維修、熱線等業務數據，定時生成供水企業運營綜合報表；建立管網評價體系，提供爆管頻發路段、用戶投訴集成區域等綜合分析手段，形成管網安全一張圖、管網漏損一張圖、用戶服務一張圖等專題業務圖。

爲供水綜合應急提供有力的信息化支撐

建立供水應急綜合調度指揮中心，搭建供水運營監測預警與突發事件應急平台，實現應急預案編制、事故應急演練、協同調度指揮、事故善後總結，爲高效處置供水突然事件提供強有力的信息化支撐。
